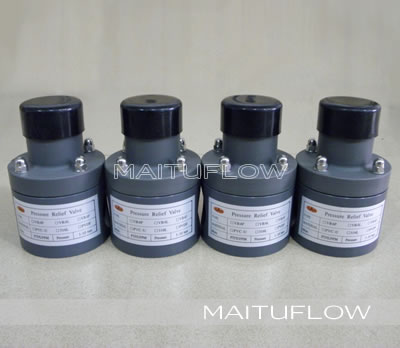

GAG脉动阻尼器、安全阀、背压阀

产品名称:
GAG脉动阻尼器、安全阀、背压阀
所属分类:安全阀、背压阀 / 阻尼器
GAG脉动阻尼器又名脉冲缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。
当管路系统产生过压时，通过安全阀排出多余液体，能有效保护泵及其它设备。
计量泵等容积泵在低系统压力下工作时，都会出现过量输送。为防止类似问题，必须在计量泵的进出口至少0.7Bar的背压。通过在计量泵出口管道中安装背压阀就能达到目的。 ...

产品描述

脉动阻尼器也叫均流器或缓冲器。用于往复式计量泵的投加系统中，以吸收泵产生的脉动峰值。DAP脉动阻尼器能有效改善泵的工作性能，并可使用较小口径的管路。安装适当的脉动阻尼器，能延长往复式计量泵及系统设备的寿命，减少系统的造价。

注：气囊材质有BIIR、FPM

作为计量泵系统的管路附件。严格依据计量泵工况特性、遵循流体力学原理设计，选择高品质进口工程材料，经精密机械加工而成。该阀门既可作安全阀使用，也可作背压阀使用。

安全阀：当管路系统产生过压时，通过安全阀排出多余液体，能有效保护泵及其它设备。安全阀通常安装在泵排出管路的支路上，应尽量靠近被保护的设备或管道。（压力调节范围：0-1.0MPa）

背压阀：在一些低压管路系统中，由于流体的加速度因素，计量泵出口单向阀关闭滞后，导致泵投加过量。通过加装背压阀，增加泵出口压力，保证单向阀关闭及时，有效防止过量投加现象。（压力调节范围：0-0.3MPa）

背压阀	安全阀	材质	连接方式	额定压力	尺寸
背压阀	安全阀	材质	连接方式	额定压力	D(mm)	H(mm)
VB1P	VR1P	PVC	1/4″NPTF	VB：0.1-0.3MPa VR：0.2-1.0MPa	90	60
VB2P	VR2P		1/2″NPTF		90	60
VB3P	VR3P		3/4″NPTF		130	90
VB4P	VR4P		1″NPTF		130	90
VB6P	VR6P		1-1/2″NPTF		220	130
VB8P	VR8P		2″NPTF		230	130
VB10P	VR10P		DN80承插		250	150
VB2L	VR2L	SS316	1/2″NPTF	VB：0.1-0.3MPa VR：0.2-2.0MPa	90	60
VB3L	VR3L		3/4″NPTF		130	90
VB4L	VR4L		1″NPTF		130	90
VB6L	VR6L		1-1/2″NPTF		205	130
VB8L	VR8L		2″NPTF		215	130
VB2F	VR2F	PVDF	1/2″NPTF	VB：0.1-0.3MPa VR：0.2-1.0MPa	90	60
VB4F	VR4F	PVDF	1″NPTF	VB：0.1-0.3MPa VR：0.2-1.0MPa	130	90

特点

克服了同类阀门流量小、水锤现象重、易渗漏的缺陷。

1、结构简单，外观精美，可靠性高；

2、流量大，压差低,启动灵敏；

3、阀体材料耐腐性佳，可满足几乎所有介质；

4、PTFE/FKM复合隔膜；

5、背压阀具有防虹吸功能。

工作原理

阀门主要由阀体、阀盖、隔膜、弹簧、压力调节螺钉等组成。阀体由两个同心圆型腔组成，两型腔上方为隔膜。通过压缩弹簧，给隔膜施加一定压力，隔膜下移，隔断两型腔。

工作时，流体从其中一端进入型腔，随压强上升，作用在隔膜上的顶力增大。当作用力超过弹簧施加的压力时，隔膜被顶起，两型腔贯通，阀门打开，介质从另一端口流出。当系统压力下降时，隔膜被压下，流体通道被切断，阀门关闭。
